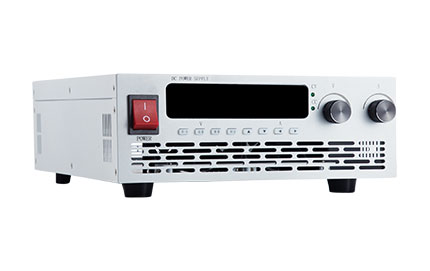

智能直流稳压电源 桌面式

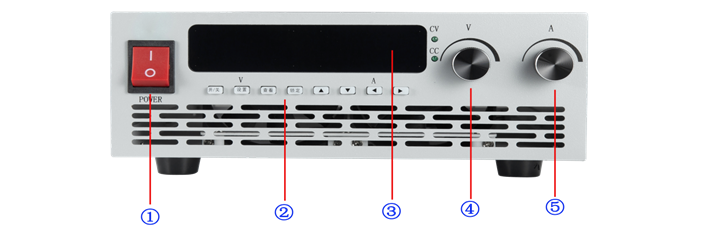

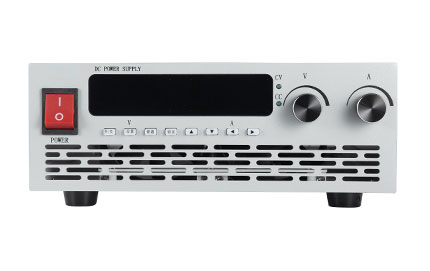

电源前面板

标识

说明

1

开启或关闭电源

2

功能按键

3

电压电流及波特率和地址调节旋钮。

显示在主界面时或设置值查看界面指示灯亮时，显示设置电压电流。

在运行状态下，显示输出电压电流

在波特率地址调节，显示波特率和modbus地址。

4

电压调节

5

电流调节

功能键说明

按键

说明

开/关

电压电流输出打开/关闭键

设置

功能按键

查看

查看设置值

锁定

锁定键

▲

上键

▼

下键

←

左键

→

右键

状态指示灯说明

状态指示灯

颜色

说明

CV

绿色

恒压控制状态

CC

绿色

恒流控制状态

菜单指示灯说明

状态指示灯

颜色

说明

开机灯

白色

关机时，闪烁，开机时，常亮

设置灯

白色

设置时，闪烁，运行或关机时关闭

查看灯

白色

查看状态时亮

锁定

白色

锁定时亮，通讯时闪烁

方向键灯

白色

设置时常亮

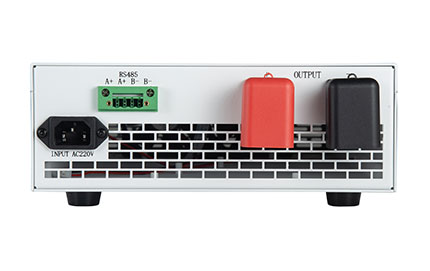

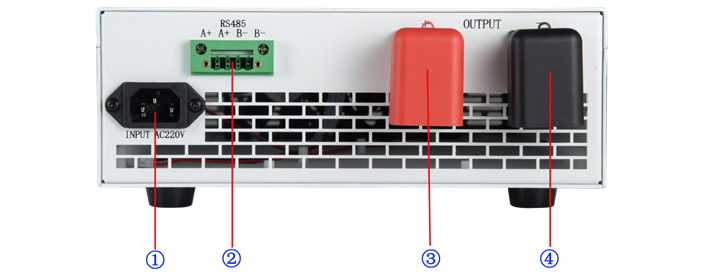

电源后面板

标识

说明

1

输出正极

2

输出负极

3

RS485通讯端子

4

输入端子，除接点标示，输入部分零火线

技术参数

型号

2000W系列

功率

2000W

交流输入

相数

单相三线（LN +地线）

电压

220V±10%

频率

50Hz±10%

额定值

电压

0-500V

电流

0-65A

显示解析度

电压

0.1V

电流

0.1A

显示值精度

电压

≤0.5% Umax

电流

≤0.5% Imax

负载调节率

电压

≤0.5% Umax

电源调节率

电压

≤0.5% Umax

纹波

电压

≤0.5%FS Umax

外控

通过开关信号可远程切断运行

通讯方式

RS485

环境温度

0~40℃

散热方式

风冷

机箱尺寸

W×L×H=250*405*88mm

重量

6.5KG
